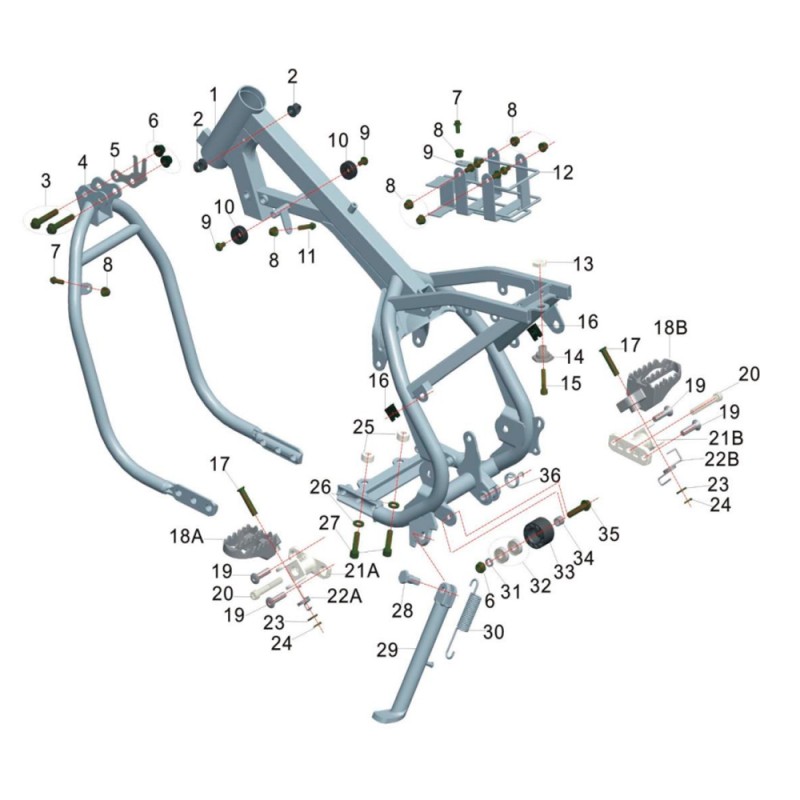

| 9. CHASIS / ESTRIBERAS STD | |||||
|---|---|---|---|---|---|
| No. | Referencia | Descripción | Reqd No. | ||
| STD | OP1 | OP2 | |||
|
1 |
M436 |
|
|
CHASIS |
1 |
|
2 |
M437 |
|
|
SOPORTE INSTALACIÓN |
2 |
|
3 |
4669 |
|
|
TORNILLO M8x50mm HEX. |
2 |
|
4 |
M439 |
|
|
SOPORTE MOTOR |
1 |
|
5 |
M440 |
|
|
SOPORTE INTERIOR CUNA MOTOR |
1 |
|
6 |
1891 |
|
|
TUERCA M8 |
3 |
|
7 |
4259 |
|
|
TORNILLO M6x16mm HEX. EMBRIDADO |
2 |
|
8 |
1906 |
|
|
TUERCA M6 CON ARANDELA FRENO GOMA |
7 |
|
9 |
2168 |
|
|
TORNILLO M6x16mm HEX. HEMBRIDADO |
6 |
|
10 |
M445 |
|
|
SILENT BLOCK |
2 |
|
11 |
4262 |
|
|
TORNILLO M6x25mm HEX. EMBRIDADO |
1 |
|
12 |
M447 |
|
|
SOPORTE BATERIA |
1 |
|
13 |
5471 |
|
|
TUERCA M12 CON ARANDELA Y FRENO METÁLICO |
1 |
|
14 |
M449 |
|
|
CASQUILLO TORNILLO |
1 |
|
15 |
1254 |
|
|
TORNILLO M6x30mm ALLEN |
1 |
|
16 |
M451 |
|
|
CLIP M6 |
1 |
|
17 |
M452 |
|
|
PIN D8x43 |
2 |
|

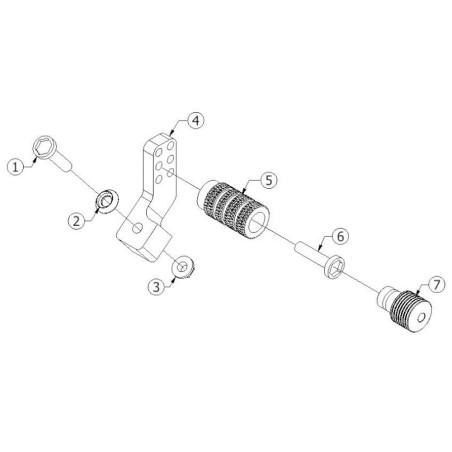

18A |
M453 |
|
|
ESTRIBO IZQ. |
1 |
|

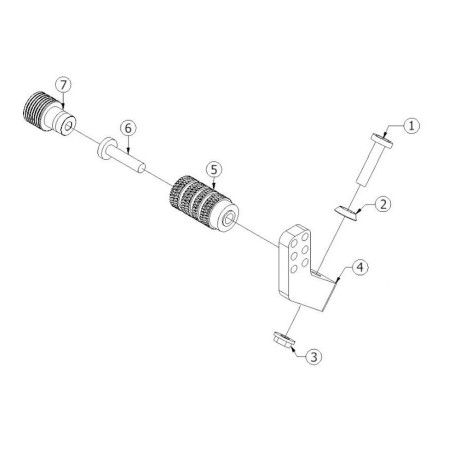

18B |
M454 | ESTRIBO DER. |
1 |
||
|
19 |
M455 |
|
|
TORNILLO M8x35 |
4 |
|
20 |
7520 |
|
|
TORNILLO M8x60mm ALLEN |
2 |
|
21A |
M457 |
|
|
ESTRIBO IZQ. |
1 |
|
21B |
M458 |
ESTRIBO DER. |
1 |
||
|
22A |
M459 |
|
|
MUELLE ESTRIBO DER. |
1 |
|
22B |
M460 |
MUELLE ESTRIBO IZQ. |
1 |
||
|
23 |
M461 |
|
|
ARANDELA M8 |
2 |
|
24 |
M462 |
|
|
PIN D8.5x18 |
2 |
|
25 |
M463 |
|
|
CASQUILLO, SOPORTE MOTOR |
2 |
|
26 |
M464 |
|
|
ARANDELA, SOPORTE MOTOR |
2 |
|
27 |
0629 |
|
|
TORNILLO M8x30 ALLEN RED. |
2 |
|
28 |
M466 |
|
|
TORNILLO M10x25 |
1 |
|
29 |
M467 |
|
|
PATA DE CABRA |
1 |
|
30 |
M468 |
|
|
MUELLE, PATA DE CABRA |
1 |
|
31 |
M469 |
|
|
CASQUILLO, PATA DE CABRA |
1 |
|
32 |
M470 |
|
|
RODAMIENTO, PATA DE CABRA |
2 |
|
33 |
M471 |
|
|
RODILLO, GUIA CADENA |
1 |
|
34 |
M472 |
|
|
CASQUILLO 8x12x10, PATA DE CABRA |
1 |
|
35 |
4669 |
|
|
TORNILLO M8x50mm HEX. |
1 |
|
36 |
M474 |
|
|
MUELLE, PALANCA FRENO |
1 |
