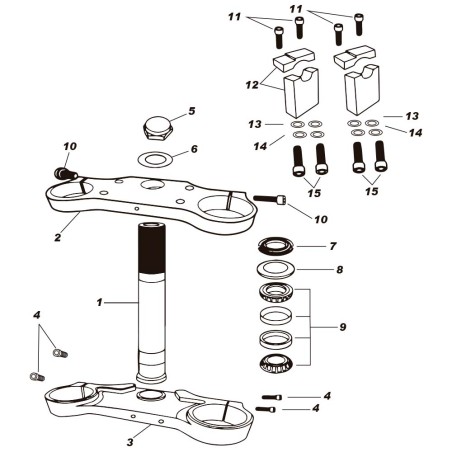

Despiece IMR Corse 155 RR (DIRECCIÓN)

7317
Características

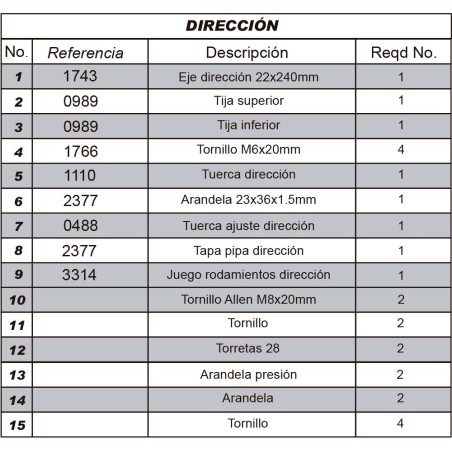

 NO  REFERENCIA  DESCRIPCIÓN REQD NO.
 1 1743 Eje dirección 22x240mm 1
 2 0989 Tija superior 1
 3 0989 Tija inferior 1
 4 1766 Tornillo M6x20mm 4
 5 1110 Tuerca dirección 1
 6 2377 Arandela 23x36x1.5mm 1
 7 0488 Tuerca ajuste dirección 1
 8 2377 Tapa pipa dirección 1
 9 3314 Juego rodamientos dirección 1
 10   Tornillo Allen M8x20mm 2
 11   Tornillo 2
 12   Torretas 28 2
 13   Arandela presión 2
14   Arandela 2
15   Tornillo 4
