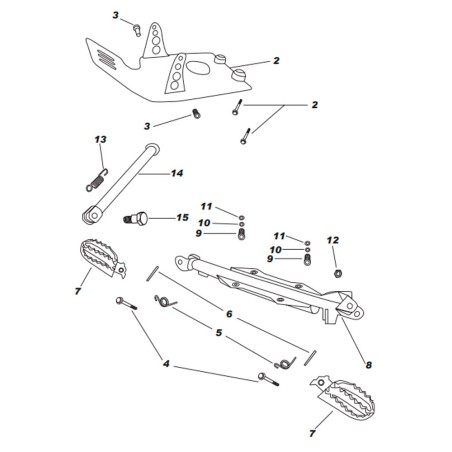

Despiece IMR Corse 155 RR (ESTRIBERAS)

7324
Características

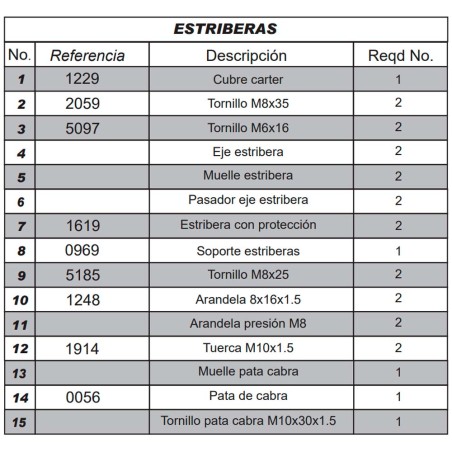

 NO  REFERENCIA  DESCRIPCIÓN REQD NO.
 1 1229 Cubre carter 1
 2 2059 Tornillo M8x35 2
 3 5097 Tornillo M6x16 2
 4   Eje estribera 2
 5   Muelle estribera 2
6   Pasador eje estribera 2
7 1619 Estribera con protección 2
8 0969 Soporte estriberas 1
9 5185 Tornillo M8x25 2
10 1248 Arandela 8x16x1.5 2
11   Arandela presión M8 2
12 1914 Tuerca M10x1.5 2
13   Muelle pata de cabra 1
14 0056 Pata de cabra 1
15   Tornillo pata cabra M10X30X1.5 1
