| 13. AMORTIGUADOR TRASERO (VERSIÓN 2025) | |||||
|---|---|---|---|---|---|
| No. | STD | OP1 | OP2 | Descripción | Reqd No. |
| 1 | 5334 | TORNILLO M10x95 | 1 | ||
| 2 | 5359 | CASQUILLO, RODAMIENTO 10x14x16 | 4 | ||
| 3 | 5360 | RODAMIENTO, BIELA 14x14 | 4 | ||
| 4 | 5466 | 6763 | TORNILLO M10x30 | 2 | |
| 5 | 4433 | BIELLETA | 2 | ||
| 6 | 5373 | CASQUILLO, BIELISMO | 2 | ||
| 7 | 7406 | TORNILLO M10x45 | 1 | ||
| 8 | 7407 | TORNILLO HEX. M10x45 | 1 | ||
| 9 | 4429 | TRIÁNGULO IZQ., BIELISMO | 1 | ||
| 10 | 3024 | CASQUILLO, BIELISMO 40X10X10 | 1 | ||
| 11 | 6267 | 5439 | AMORTIGUADOR TRAS. | 1 | |
| 12 | 7408 | CASQUILLO, AMORTIGUADOR | 1 | ||
| 13 | 4430 | TRIÁNGULO DER., BIELISMO | 1 | ||
| 14 | 1916 | TUERCA M10 | 3 | ||
| 15 | 6983 | TORNILLO M10x40 | 1 | ||
| 16 | 5371 | ARANDELA M10 | 1 | ||
| 17 | 8024 | UNION REGULACION AMORTIGUADOR | 1 | ||
| 18 | 8025 | PLETINA TOPE AMORTIGUADOR | 1 | ||
| 19 | 3814 | MUELLE AMORTIGUADOR | |||
| MUELLE | |||
|---|---|---|---|
| No. | Referencia | lbf/in | kgf/mm |
| 19 | 3100 | 175 | 3,1 |
| 19 | 3097 | 225 | 4 |
| 19 | 4951 | 250 | 4,5 |
| 19 | 3099 | 275 | 4,9 |
| 19 | 3815 | 300 | 5,3 |
| 19 | 3814 | 350 | 6,2 |
| 19 | 3098 | 400 | 7,1 |

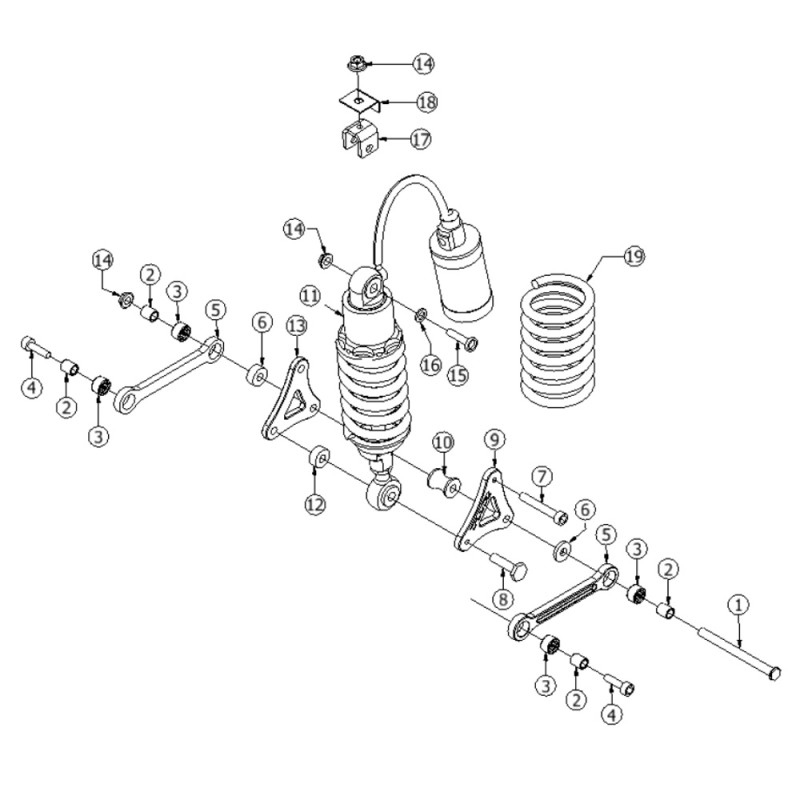

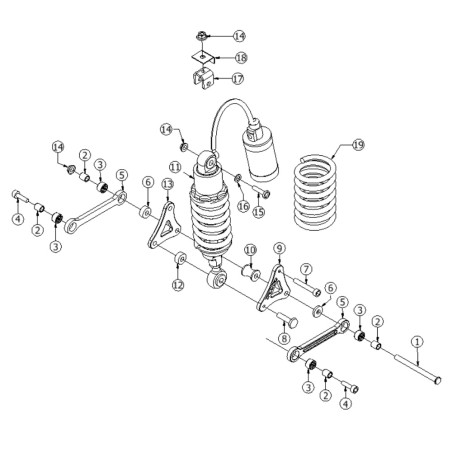

Despiece GP 12 220cc (AMORTIGUADOR TRASERO) VERSIÓN 2025
8901
Características
| 13. AMORTIGUADOR TRASERO (VERSIÓN 2025) | |||||
|---|---|---|---|---|---|
| No. | STD | OP1 | OP2 | Descripción | Reqd No. |
| 1 | 5334 | TORNILLO M10x95 | 1 | ||
| 2 | 5359 | CASQUILLO, RODAMIENTO 10x14x16 | 4 | ||
| 3 | 5360 | RODAMIENTO, BIELA 14x14 | 4 | ||
| 4 | 5466 | 6763 | TORNILLO M10x30 | 2 | |
| 5 | 4433 | BIELLETA | 2 | ||
| 6 | 5373 | CASQUILLO, BIELISMO | 2 | ||
| 7 | 7406 | TORNILLO M10x45 | 1 | ||
| 8 | 7407 | TORNILLO HEX. M10x45 | 1 | ||
| 9 | 4429 | TRIÁNGULO IZQ., BIELISMO | 1 | ||
| 10 | 3024 | CASQUILLO, BIELISMO 40X10X10 | 1 | ||
| 11 | 6267 | 5439 | AMORTIGUADOR TRAS. | 1 | |
| 12 | 7408 | CASQUILLO, AMORTIGUADOR | 1 | ||
| 13 | 4430 | TRIÁNGULO DER., BIELISMO | 1 | ||
| 14 | 1916 | TUERCA M10 | 3 | ||
| 15 | 6983 | TORNILLO M10x40 | 1 | ||
| 16 | 5371 | ARANDELA M10 | 1 | ||
| 17 | 8024 | UNION REGULACION AMORTIGUADOR | 1 | ||
| 18 | 8025 | PLETINA TOPE AMORTIGUADOR | 1 | ||
| 19 | 3814 | MUELLE AMORTIGUADOR | |||
| MUELLE | |||
|---|---|---|---|
| No. | Referencia | lbf/in | kgf/mm |
| 19 | 3100 | 175 | 3,1 |
| 19 | 3097 | 225 | 4 |
| 19 | 4951 | 250 | 4,5 |
| 19 | 3099 | 275 | 4,9 |
| 19 | 3815 | 300 | 5,3 |
| 19 | 3814 | 350 | 6,2 |
| 19 | 3098 | 400 | 7,1 |
